| 型號 | 66051 | 66052 | 66053 | 66054 |
| 電壓 | 0~21V | 0~80V | 0~6V | 0~21V |
| 電流 | -11A~+6A | 0~1A/±1A | 0~11A/±11A | -5A~+5A |
| 功率 | 66W/CH | |||
| 電壓范圍：0~6V/0~21V/0~80V | 通道相互隔離，輸出/測試互不干擾 |
| 電流范圍：-11A~+11A/-11A~+6A/-5A~+5A/-1A~+1A | 支持通道串聯，模擬多串電芯 |
| 電壓精度：±(0.05%+0.05%F.S.) | 主機觸屏操作，節約設備空間，桌面使用方便 |
| 電流回讀最高分辨率為100nA，精準測量暗電流 | 觸屏主機標配LAN通訊接口，無需額外購買通訊卡 |

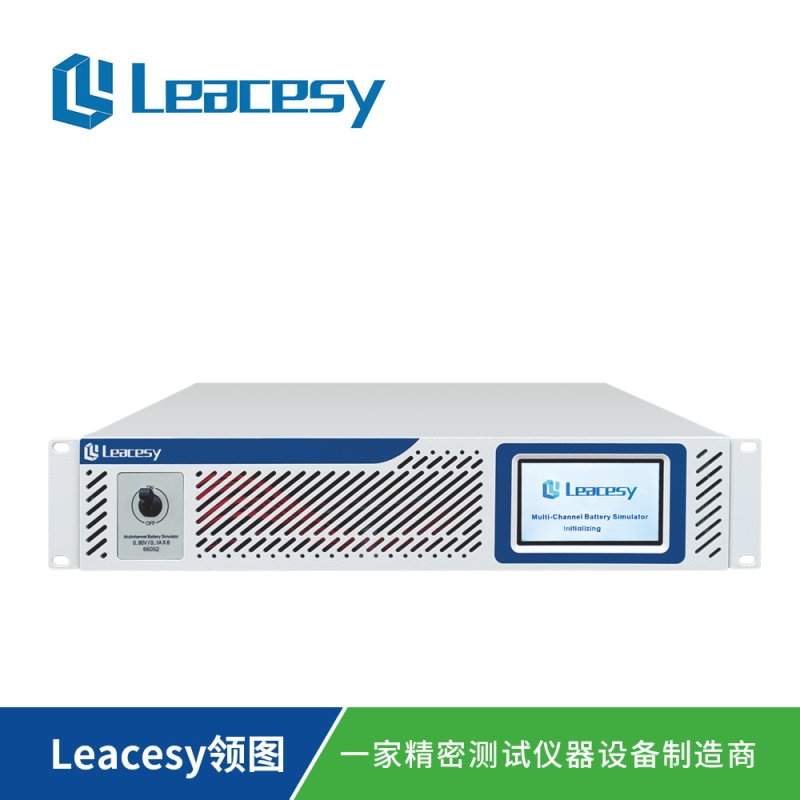

66050系列八通道程控電池模擬器/雙向直流電源適用于多種電動工具、快充電源、小功率電源等電池模擬與性能測試。標準19英寸2U高度設計，方便測試系統集成或桌面電源使用，通道間相互隔離，方便多通道串聯使用，具有超快瞬態響應能力，采用獨特的可變輸出電阻技術，其輸入輸出特性完全可模擬電池的真實響應，也能夠通過測量直流電流來監測待測器件(DUT)功耗，提供數字電壓測量表(DVM）功能，省去了單獨電壓測量儀器所需的費用和空間。
66050系列八通道程控電池模擬器主要功能：
| 單體電芯模擬 | 主/被動均衡模擬 | 靜態/暗電流檢測 |
| 充/放電測試 | 載/源一體雙向設計 | DVM測量 |
66050系列八通道程控電池模擬器功能特點：
1．高功率寬范圍測量，滿足多種應用
8通道設計，高功率密度（最高110W/CH），滿足多種電池特性模擬與快充測試，超快動態響應，響應時間≤500uS。
2．通道相互隔離，串聯模擬電池組工作狀態
各通道電芯模擬相互隔離，可串聯模擬電池組工作狀態，多臺模擬器支持級聯，模擬更大功率電池組。

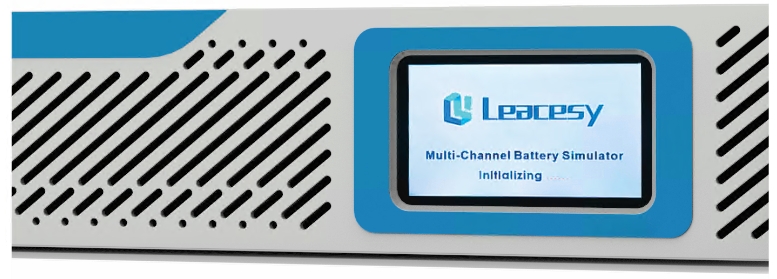

3．高清彩色觸屏操作
高性能彩色顯示屏觸屏操作，主屏幕顯示8通道，節約設備空間。

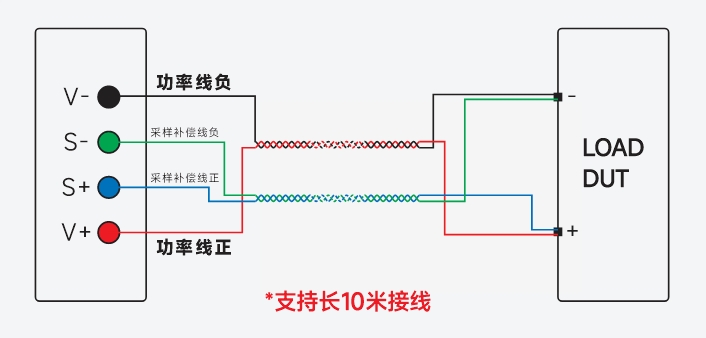

4．四線制接法，消除遠端測量引線電阻
采用四線制接法，即兩線用于輸出電壓，另外兩端直接測量被測設備電壓。通過SENSE端測量線能消除電池模擬器到DUT之間因引線電阻而引起的電壓降。
5．電池特性模擬功能
真實電池模擬，自動切換充放電狀態，內阻模擬，適用于對各類便攜式電池進行充、放電試驗，還可以模擬電池的充放電特性協助進行其他各項測試，—臺儀器可實現多種用途，精簡測試設備，優化測試流程。
6．豐富的儀器設備通訊接口
模擬器主機標配LAN、RS232通訊端口，選配GPIB、CAN通訊端口。
66050系列八通道程控電池模擬器規格參數：
型號 | 66051 | 66052 | 66053 | 66054 |
電壓 | 0~21V | 0~80V | 0~6V | 0~21V |
電流 | -11A~+6A | 0~1A/±1A | 0~11A/±11A | -5A~+5A |
功率 | 66W/CH | |||
恒電壓模式 | ||||
電壓設定量程 | 0~21V | 0~80V | 0~6V | 0~21V |
電壓設定分辨率 | 1mV | 1mV | 0.1mV | 1mV |
電壓設定精度（23±5°） | ±(0.05%+0.05%F.S.) | |||
電壓回讀量程 | 0~24V | 0~85V | 0~7.5V | 0~24V |
電壓回讀分辨率 | 0.1mV | 0.1mV | 0.1mV | 0.1mV |
電壓回讀精度（23±5°） | ±(0.05%+0.05%F.S.) | |||
電壓溫度系數（0~40°） | 20ppm | |||
DVM測量 | ||||
范圍 | -10V~+32V | |||
分辨率 | 0.1mV | |||
精度 | ±(0.05+0.05%F.S.+20ppm/°C) | |||
恒電流模式 | ||||
電流設定量程 | 0~6A | 0~1A | 0~11A | 0~5A |
電流設定分辨率 | 1mA | 1mA | 1mA | 1mA |
電流設定精度（23±5°） | ±(0.05%+0.05%F.S.) | |||
電流A檔回讀范圍 | -12A~+6.6A | -1.5A~+1.5A | -12A~+12A | -5.5A~+5.5A |
電流A檔回讀分辨率 | 0.1mA | 0.1mA | 0.1mA | 0.1mA |
電流A檔回讀精度（23±5°） | ±(0.05%+0.05%F.S.) | |||
電流mA檔回讀范圍 | -22mA~+22mA | -5.5mA~+5.5mA | -5.5mA~+5.5mA | -5.5mA~+5.5mA |
電流mA檔回讀分辨率 | 0.1uA | 0.1uA | 0.1uA | 0.1uA |
電流mA檔回讀精度（23±5°） | ±(0.05%+0.05%F.S.) | |||
電流溫度系數（0~40°） | 50ppm | 50ppm | 50ppm | 50ppm |
電壓紋波噪聲 | ≤40mVp-p，2mVrms | |||
動態特性 | ||||
電壓上升時間 | ≤1.4ms~14ms | |||
電壓下降時間 | ≤1ms | |||
瞬間恢復時間 | ≤20us | |||
整機參數 | ||||
交流輸入 | 90~264VAC，47~63Hz | |||
耐壓（輸出對大地） | 600VDC | |||
耐壓（通道與通道） | 1200VDC | |||
對地漏電流 | ＜3mA@230VAC | |||
通訊響應時間 | ≤10ms | |||
溫度規格 | 工作溫度：0℃~40℃，存儲溫度：-20℃~60℃ | |||
工作環境 | 海拔＜2000m，相對濕度：5%~90%RH（無結露），適用氣壓：80~110kPa | |||
尺寸/重量 | 441mm(W)*2U/89mm(H)*436.5mm(D)，約13KG | |||
通訊接口 | 標配LAN、RS232 | |||
*以上參數如有更新，恕不另行通知。
