100V/150V系列電池組充放電測試系統/電池組老化柜采用雙向直流電源(可單機使用)模塊化級聯，主要應用于電動工具、戶外儲能、家庭儲能、園林工具、智能機器人、智能家用電器、電動自行車、無人機等電池組充放電測試、循環壽命測試、DCR直流內阻測試、容量測試、回饋老化等，按照檢測標準對不同規格動力電池的各項電氣性能進行綜合測試，對電池的品質進行綜合的評估以及出廠一致性檢驗和篩選。
100V/150V系列電池組充放電測試系統/老化柜特點：
電壓范圍：0~100V/0~150V
電流范圍：0~60A/0~100A/0~200A
電壓/電流精度：0.05%F.S
能量回饋設計，回饋效率89%(Max)
支持通道并聯，滿足倍率及更大電流測試
專業測試軟件，提供電池資料庫管理功能
標準機柜寬度，便于系統集成
標配LAN通訊接口，無需額外購買通訊接口
100V/150V系列電池組充放電測試系統/老化柜應用領域：
戶外儲能、家庭儲能、UPS儲能等電池組測試/老化
路燈、無人機、電動自行車、電瓶車等電池組測試/老化
電動工具、園林工具、智能機器人、智能家用電器等電池組測試/老化
100V/150V系列電池組充放電測試系統/老化柜功能：
模塊化電源設計，通道相互隔離，支持通道并聯

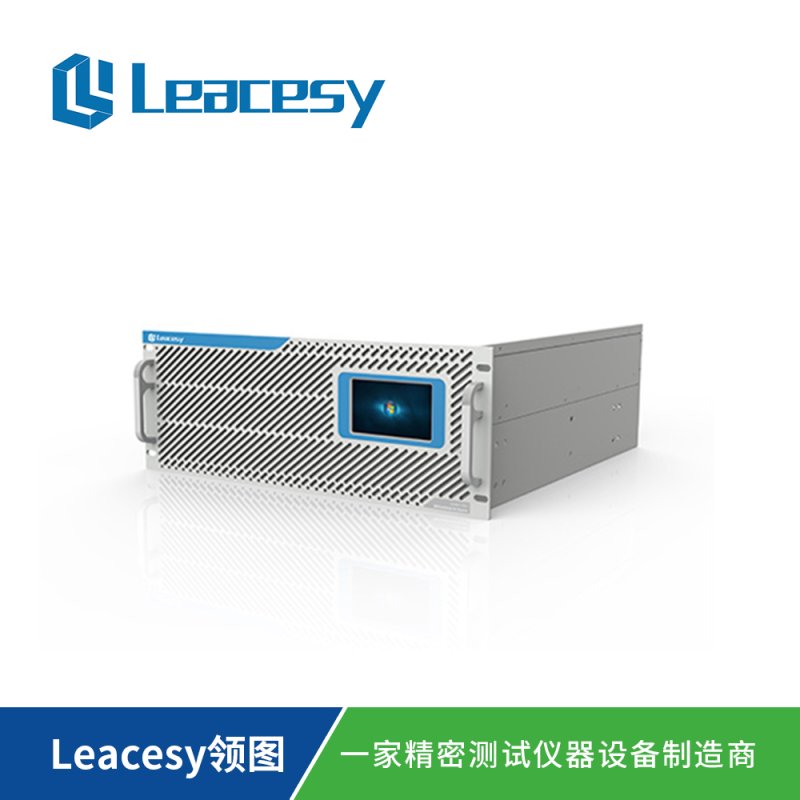

雙向電源采用標準19英寸4U高度設計，可直接集成在標準測試機柜且易于維護，通道間相互隔離，測試互不影響，支持通道并聯輸出大電流，滿足電池組倍率測試或更大電池組測試，實現一套設備滿足多種電池組測試，節約成本。
能量回饋更節能，省電環保
具備能量回饋功能，回饋效率最高達89%，避免電能消耗散發熱能，節約用電成本。
可選輔助通道實時監控電芯狀態，支持多種設備聯動
選購溫度與電壓采集輔助通道模塊，實時監控每節電芯狀態，支持BMS保護板、恒溫恒濕箱、均衡設備等聯動集成。
強大上位機軟件，提供快捷的參數設定
上位機軟件提供除了基礎的工步編輯、條件設定、實時充放電曲線、數據顯示樣式等，也支持DBC一鍵導入，支持自定義BMS數值作為控制/保護參數，并支持條碼啟動并綁定測試數據，方便用戶準確歸類電池，并提供詳細的電池資料庫管理功能，將電池基本信息和充放電測試數據關聯，方便用戶資料系統查詢和管理。
100V/150V系列電池組充放電測試系統/老化柜技術規格：
產品型號 | 66701 | 66702 | 66703 | 66704 | 66705 | 66706 | 66707 | 66708 | |||||||||
額定功率 | 20kW | 20kW | 20kW | 20kW | 25kW | 25kW | 25kW | 25kW | |||||||||
額定輸出電壓 | 100VDC | 150VDC | |||||||||||||||
額定輸出電流 | -30A～+30A*8CH | -60A～+60A*4CH | -100A～+100A*2CH | -200A～+200A*1CH | -30A～+30A*8CH | -60A～+60A*4CH | -100A～+100A*2CH | -200A～+200A*1CH | |||||||||
尺寸mm（W*D*H） | 444×571×176 | ||||||||||||||||
交 流 輸 入 | 輸入方式 | 三相四線 | |||||||||||||||
電壓 | 380V±10% | ||||||||||||||||
頻率 | 50Hz±3Hz | ||||||||||||||||
功率因數 | ≥0.99 | ||||||||||||||||
總電流諧波 | ≤4% | ||||||||||||||||
交 流 回 饋 特 性 | 輸出方式 | 三相四線 | |||||||||||||||
電壓 | 380V±10% | ||||||||||||||||
頻率 | 47.5Hz～52.5Hz（允許電網頻率） | ||||||||||||||||
功率因數 | ≥0.99 | ||||||||||||||||
回饋效率(Max.) | 89% | ||||||||||||||||
回饋功率(Max.) | 17.8kW | 17.8kW | 17.8kW | 17.8kW | 22.25kW | 22.25kW | 22.25kW | 22.25kW | |||||||||
電 池 端 直 流 電 壓 電 流 特 性 | 電壓精度 | ≤0.05%F.S | |||||||||||||||
電流精度 | ≤0.05%F.S | ||||||||||||||||
顯示電壓精度 | ≤0.05%F.S | ||||||||||||||||
顯示電流精度 | ≤0.05%F.S | ||||||||||||||||
電流啟動響應時間 | ＜10ms (10%~90%) | ||||||||||||||||
充放電切換時間 | ＜20ms(-90%~90%) | ||||||||||||||||
最低放電值 | 5V,10mA | ||||||||||||||||
輸出電壓分辨率 | 0.1mV | ||||||||||||||||
輸出電流分辨率 | 0.1mA | ||||||||||||||||
電壓負載效應 | ≤0.05%Umax | ||||||||||||||||
電流負載效應 | ≤0.05%Imax | ||||||||||||||||
輔助溫度采集 (選配) | 測量范圍-40~125℃ | ||||||||||||||||
精度±1℃ | |||||||||||||||||
分辨率0.1℃ | |||||||||||||||||
電壓溫漂 | 0.03%設定值 | ||||||||||||||||
電流溫漂 | 0.03%設定值 | ||||||||||||||||
效率 | ≥90%（充電），≥89%（回饋） | ||||||||||||||||
通訊接口 | 以太網（標配）、RS485（選配）CAN（選配） | ||||||||||||||||
安 全 特 性 | 絕緣電阻 | ≥20MΩ | |||||||||||||||
耐壓性能 | 2000VDC | ||||||||||||||||
接地電阻 | ≤100mΩ | ||||||||||||||||
保護功能 | 缺相、過熱、過壓、限壓、恒功率、過流、短路、超載 | ||||||||||||||||
噪 聲 | ≤55dB | ||||||||||||||||
防護等級 | IP21 | ||||||||||||||||
工 作 環 境 | 環境溫度 | -20℃～45℃ | |||||||||||||||
環境濕度 | 10%～90%(無凝露) | ||||||||||||||||
海拔高度 | ≤2000m | ||||||||||||||||
冷卻方式 | 強制風冷 | ||||||||||||||||
保護 | 支持掉電數據保護，停機恢復后后數據文件自動續接測試 | ||||||||||||||||
系統自帶保護功能，同時支持用戶自行設定安全保護條件，包括電壓上下限，電流上下限和溫度上下限 | |||||||||||||||||
數據展現 | 循環列表 | 有循環序號，充放電容量，充放電效率，充放電能量，充放電平均電壓等 | |||||||||||||||
過程列表 | 有過程序號，工作模式，過程時間，容量，能量，中值電壓，終止電壓，終止電流等 | ||||||||||||||||
明細列表 | 有記錄序號，系統時間，累計時間，電壓，電流，能量，功率等 | ||||||||||||||||
數據導出 | 導出程csv，excel表格，TXT格式，圖形文件，用戶可以有選擇地展示各種充放電數據曲線等 | ||||||||||||||||
曲線種類 | X坐標：總時間，充放電容量，循環次數 Y坐標：總電壓，電流，容量，單體溫度，充放電終了容量和電壓 | ||||||||||||||||
軟件保護 | 掉電數據保護，來電自動續接，過壓過放保護，過流欠流保護，容量保護，過溫保護，電流波動異常保護，電壓波動異常保護 | ||||||||||||||||
硬件保護 | 電池接反保護，斷電保護，開路保護，短路保護，過流保護，過壓保護，過溫保護 | ||||||||||||||||
報警功能 | 硬件具備緊急情況下切斷開關，斷電后自動關機，自動負載連接和斷開功能，并產生相應的告警或者故障代碼 | ||||||||||||||||
條碼掃描 | 支持條碼啟動并綁定測試數據，方便用戶準確歸類電池，并提供詳細的電池資料庫管理功能，將電池基本信息和充放電測試數據關聯，方便用戶資料系統查詢和管理 | ||||||||||||||||
第三方/輔助模塊聯動 | 自動恒溫箱，自動化生產線等第三方設備集成控制 | ||||||||||||||||
軟件定制化開發 | 用戶界面，用戶MES系統對接，用戶數據上云等 | ||||||||||||||||
