66060多通道程控電池模擬器/雙向直流電源(主機插配電芯模擬板卡)可滿足BMS電池管理系統、PCM電池保護板電池模擬與測試。模擬器主機標準19英寸2U高度設計，方便測試系統集成或桌面電源使用，通道間相互隔離，方便多通道串聯使用，具有超快瞬態響應能力，采用獨特的可變輸出電阻技術，其輸入輸出特性完全可模擬電池的真實響應，也能夠通過測量直流電流來監測待測器件(DUT)功耗。

　　電池模擬器特點：

　　電壓范圍：0~6V/0~12V

　　電流范圍：0~5V/-5A~+5A

　　電壓精度 (Max) ：±(0.6mV+0.01%)

　　電流回讀*高分辨率為100nA，準確測量暗電流

　　通道相互隔離，輸出/測試互不干擾

　　滿配8通道，支持通道串聯，模擬多串電芯

　　主機觸屏操作，節約設備空間，桌面使用方便

　　觸屏標配LAN通訊接口，無需額外購買通訊接口

　　電池模擬器功能：

　　標準寬度設計，通道相互隔離，支持通道串聯，多臺級聯

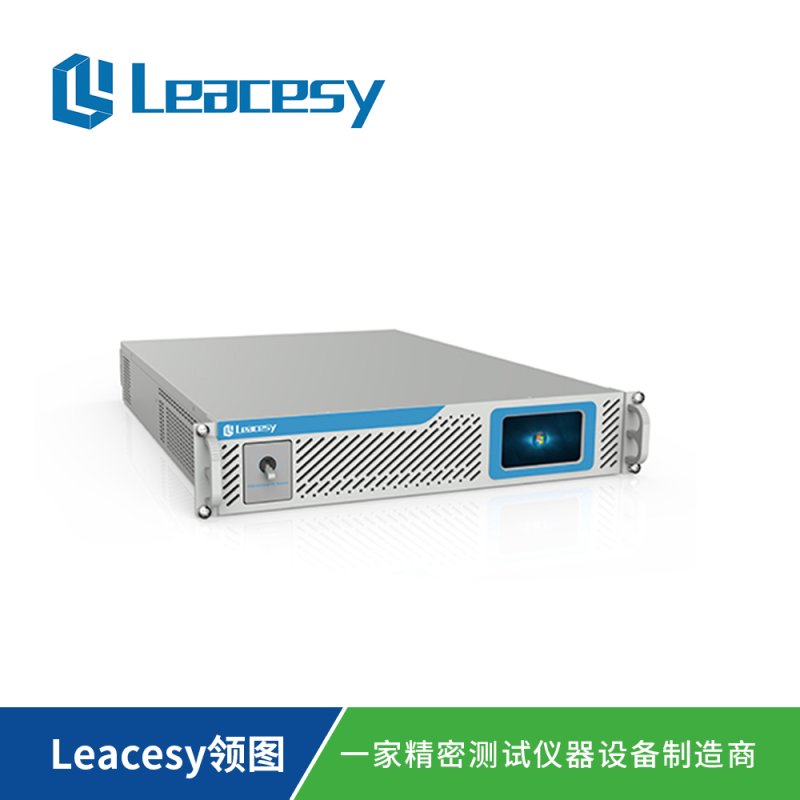

　　模擬器采用標準19英寸2U高度設計，觸屏主機即可桌面電源使用，也可在標準測試機柜集成測試系統，主機*多可插配8通道電芯模擬板卡，通道間相互隔離，測試、輸出互不影響，支持通道串聯模擬多串電芯電池組，支持多臺模擬器級聯組建更大電池矩陣。

　　四線制接法， 消除遠端測量引線電阻

　　采用四線制接法，即兩線用千輸出電壓，另外兩端直接測量被測設備電壓。通過SENSE端測量線能消除電池模擬器到DUT之間因引線電阻而引起的電壓降。

　　電池模擬特性功能， 充放電測試

　　適用于對各類電池進行充、放電試驗，還可以模擬電池的充放電特性協助進行其他各項各項測試，一臺儀器實現多種用途，精簡測試設備，優化測試流程。

　　輸出紋波噪音小，輸出更穩定，測試更準確

　　線性電源設計，電壓紋波噪音小，輸出更穩定，響應時間≤500us，測試更準確可靠。

　　準確測試小電流、 暗電流

　　其電流回讀*高分辨率為100nA，基本電流準確度為0.1%，提供電池產品休眠模式小電流所需精度。

　　為充電器測試模擬放電電池

　　模擬器可以連續灌電流就像電子負載一樣，這允許這些電源模擬可充電電池的放電，用于測試電池充電器或電池充電器控制電路的性能。

　　豐富的儀器設備通訊接口

　　觸屏版模擬器主機標配LAN、RS232通訊端口、無顯示屏版模擬器主機標配CAN通訊接口。

　　可選電芯模擬器主機：

　　可選電芯模擬板卡：

　　電池模擬器在BMS測試中應用

　　1)電壓模擬：具有單體/總電壓動態工況或電池充放電標準曲線模擬功能，可模擬電池模塊串聯的電池組電壓，每節電池的電壓可以在0~5V內變化，完成Vcell Balance、OVP、UVP條件建立，反向喚醒等。

　　2)模擬電流信號/均衡檢測：虛擬電池接受計算機主機通訊命令，調整其輸出電壓單獨的變化，完成電池電壓的虛擬充放電功能測試，用于檢測BMS的電池均衡功能。每節電池的電流可以在-5A~5A(5A雙向板卡)內變化，完成Vcell Balance均衡功能檢測。

　　3)模擬電池模塊可以回讀每個通道的電壓和電流，可以和被測BMS的測試通訊數據進行比較，得出BMS電壓檢測精度、過充電壓檢測、過放欠壓檢測、單體電壓異常/恢復信號反應準確性;單元模塊化設計，擴展只需增加對應模塊單元數量。
