| 型號 | 66001 | 66002 | 66003 | 66004 |
| 電壓 | 0~21V | 0~6V | 0~21V | 0~21V |
| 電流 | -11A~+6A | -11A~+11A | -11A~+6A | -11A~+10A |
| 功率 | 66W/CH | 110W/CH(電源)、100W/CH(負載) | 150W/CH | |
| 電壓范圍：0~6V/0~21V | 電流回讀最高分辨率為100nA，精準測量暗電流 |
| 電流范圍：-11A~+6A/-11A~+10A/-11A~+11A | 通道相互隔離，輸出/測試互不干擾 |
| 電壓精度：±(0.05%+0.05%F.S.+20ppm/°C) | 附帶數字電壓測量表(DVM）功能 |

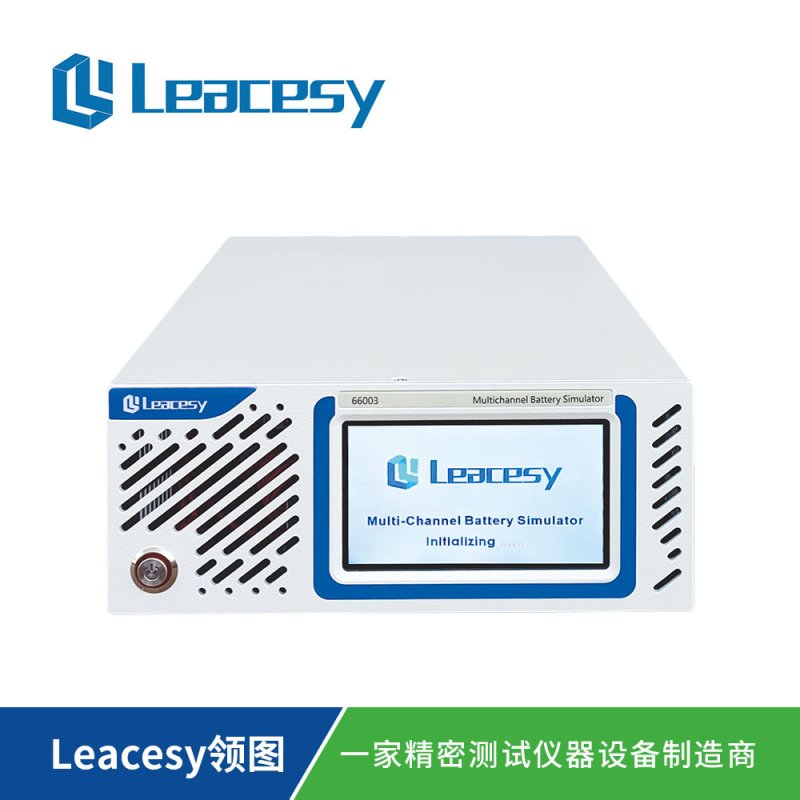

66000系列雙通道程控電池模擬器可滿足智能手機、平板電腦、電動工具等產品的電池快充、電池組模擬等研發與測試。模擬器具有超快瞬態響應能力，采用獨特的可變輸出電阻技術，其輸入輸出特性完全可模擬電池的真實響應，也能夠通過測量直流電流來監測待測器件(DUT)功耗，提供數字電壓測量表(DVM）功能，省去了單獨電壓測量儀器所需的費用和空間。
66000系列雙通道程控電池模擬器主要功能：
| 電池模擬 | 充放電測試 | 靜態/暗電流檢測 |
| 快充測試 | DVM測量 | GPIB/RS232通訊 |
66000系列雙通道程控電池模擬器功能特點：
1．大功率寬范圍測量，支持快充測試
大功率寬范圍測量，滿足多種電池特性模擬，支持快充測試，超快動態響應，響應時間≤500uS。
2．高清彩色觸屏操作
高性能彩色顯示屏觸屏操作，主屏幕顯示雙通道，節約設備空間。
3．多種工作模式與完善保護
恒電壓 (CV) 、恒電流 (CC) 、Battery 操作模式，具有過電壓 (OVP) 、過電流 (OCP) 、過溫度 (OTP) 保護功能。
4．電池特性模擬功能
真實電池模擬，自動切換充放電狀態，內阻模擬，適用于對各類便攜式電池進行充、放電試驗，還可以模擬電池的充放電特性協助進行其他各項測試，—臺儀器可實現多種用途，精簡測試設備，優化測試流程。
5．精準測試小電流、暗電流
其電流回讀最高分辨率為100nA, 基本電流準確度為0.1%，能夠提供監控當今和未來電池供電產品休眠模式小電流所需的精度。
6．?dāng)?shù)字電壓表DVM功能
模擬器提供數字電壓測量表(DVM）功能，省去了單獨電壓測量儀器所需的費用和空間。
7．豐富的儀器設備通訊接口
設備標配GPIB、RS232通訊端口，支持定制LAN通訊接口。
66000系列雙通道程控電池模擬器規格參數：
型號 | 66001 | 66002 | 66003 | 66004 |
電壓 | 0~21V | 0~6V | 0~21V | 0~21V |
電流 | -11A~+6A | -11A~+11A | -11A~+6A | -11A~+10A |
功率 | 66W/CH | 110W/CH(電源) 100W/CH(負載) | 150W/CH | |
恒電壓模式 | ||||
電壓設定量程 | 0~21V | 0~6V | 0~21V | 0~21V |
電壓設定分辨率 | 1mV | 0.1mV | 1mV | 1mV |
電壓設定精度（23±5°） | ±(0.05%+0.05%F.S.) | |||
電壓回讀量程 | 0~24V | 0~7.5V | 0~24V | 0~24V |
電壓回讀分辨率 | 0.1mV | 0.1mV | 0.1mV | 0.1mV |
電壓回讀精度（23±5°） | ±(0.05%+0.05%F.S.) | |||
電壓溫度系數（0~40°） | 20ppm | |||
DVM測量 | ||||
范圍 | -10V~+32V | |||
分辨率 | 0.1mV | |||
精度 | ±(0.05+0.05%F.S.+20ppm/°C) | |||
恒電流模式 | ||||
電流設定量程 | 0~6A | 0~11A | 0~6A | 0~10A |
電流設定分辨率 | 1mA | 1mA | 1mA | 1mA |
電流設定精度（23±5°） | ±(0.05%+0.05%F.S.) | |||
電流A檔回讀范圍 | -11A~+6A | -11A~+11A | -11A~+6A | -11A~+10A |
電流A檔回讀分辨率 | 0.1mA | 0.1mA | 0.1mA | 0.1mA |
電流A檔回讀精度（23±5°） | ±(0.05%+0.05%F.S.) | |||
電流mA檔回讀范圍 | -22mA~+22mA | -22mA~+22mA | -22mA~+22mA | -22mA~+22mA |
電流mA檔回讀分辨率 | 0.1uA | 0.1uA | 0.1uA | 0.1uA |
電流mA檔回讀精度（23±5°） | ±(0.05%+0.05%F.S.) | |||
電流溫度系數（0~40°） | 50ppm | 50ppm | 50ppm | 50ppm |
電壓紋波噪聲 | ≤40mVp-p，2mVrms | |||
動態特性 | ||||
電壓上升時間 | ≤1.4mS(2.1V以下) / ≤ 0.66mS/V(2.1V以上) | |||
電壓下降時間 | ≤1.4ms | |||
瞬間恢復時間 | ≤100us | |||
整機參數 | ||||
交流輸入 | 90~264VAC，47~63Hz | |||
耐壓（輸出對大地） | 600VDC | |||
耐壓（通道與通道） | 1200VDC | |||
對地漏電流 | ＜3mA@230VAC | |||
通訊響應時間 | ≤10ms | |||
溫度規格 | 工作溫度：0℃~40℃，存儲溫度：-20℃~60℃ | |||
工作環境 | 海拔＜2000m，相對濕度：5%~90%RH（無結露），適用氣壓：80~110kPa | |||
尺寸/重量 | 218.5mm(W)*2U/89mm(H)*390.5mm(D)，約7KG | |||
通訊接口 | 標配RS232支持LAN/GPIB選配 | |||
*以上參數如有更新，恕不另行通知。
