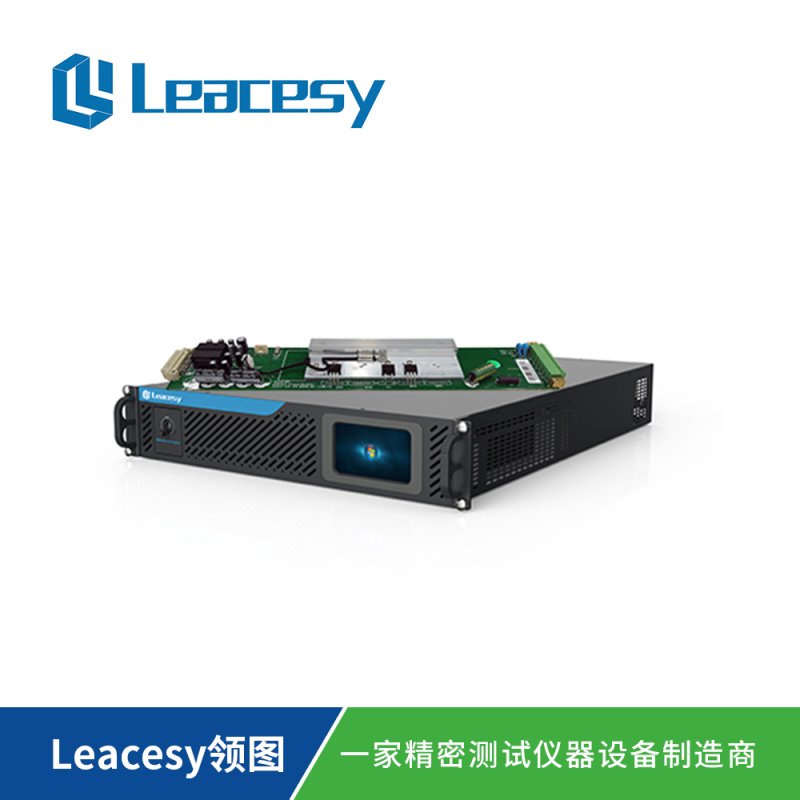

電池模擬板卡可滿足BMS電池管理系統、PCM電池保護板電池模擬與測試。模擬器主機標準19英寸2U高度設計，方便測試系統集成或桌面電源使用，通道間相互隔離，方便多通道串聯使用，具有超快瞬態響應能力，采用獨特的可變輸出電阻技術，其輸入輸出特性完全可模擬電池的真實響應，也能夠通過測量直流電流來監測待測器件(DUT)功耗。
電芯模擬板卡應用領域：
動力BMS、儲能BMS、PCM保護板、超級電容CMS等電池管理系統測試等
電池模擬、充電器模擬、電池充放電、電池組均衡維護等
高精度雙向電源應用、帶電產品暗電流與靜態功耗測試等
電芯模擬板卡適用主機：
| 主機型號 | 通道 | 屏幕 | 通訊 | 備注 |
| 66100 | 18電芯 | 觸屏 | LAN\RS232 | 插配電芯模擬板卡(Max.18) |
| 66200 | 16電芯+8溫度 | 觸屏 | LAN\RS232 | 插配電芯模擬板卡(Max.16)+溫度模擬器板卡(Max.2) |
電芯模擬板卡選型表：
板卡型號 | 電壓 | 電流 | 功率 | 電壓精度 | 象限 |
66101 | 0~6V | 0~+1A | 6W | ±(0.01%+0.6mV) | 單象限 |
66102 | 0~6V | 0~+3A | 15W | ±(0.01%+0.6mV) | 單象限 |
66103 | 0~6V | -1A~+1A | 6W | ±(0.01%+0.6mV) | 雙象限 |
66104 | 0~6V | -3A~+3A | 15W | ±(0.01%+0.6mV) | 雙象限 |
66105 | 0~6V | -1A~+1A | 6W | ±(0.005%+0.3mV) | 雙象限 |
66106 | 0~6V | -3A~+3A | 15W | ±(0.005%+0.3mV) | 雙象限 |
66107 | 0~6V | -3A~+3A | 15W | ±(0.002%+0.12mV) | 雙象限 |
66108 | -6~+6V | -1A~+1A | 6W | ±(0.005%+0.3mV) | 四象限 |
電芯模擬板卡技術規格表：
板卡型號 | 66101 | 66102 | 66103 |
電壓 | 0～6V | 0～6V | 0～6V |
電流 | 0~+1A | 0~+3A | -1A~+1A |
功率 | 6W | 15W | 6W |
恒電壓模式 | |||
電壓設定量程 | 0～6V | 0～6V | 0～6V |
電壓設定分辨率 | 0.1mV | 0.1mV | 0.1mV |
電壓設定精度（23±5°） | ±(0.01%+0.6mV) | ±(0.01%+0.6mV) | ±(0.01%+0.6mV) |
電壓回讀量程 | 0～7.5V | 0～7.5V | 0～7.5V |
電壓回讀分辨率 | 0.1mV | 0.1mV | 0.1mV |
電壓回讀精度（23±5°） | ±(0.01%+0.6mV) | ±(0.01%+0.6mV) | ±(0.01%+0.6mV) |
電壓溫度系數（0~40°） | 20ppm | 20ppm | 20ppm |
恒電流模式 | |||
電流設定量程 | 0～1A | 0～3A | 0～1A / ±1A |
電流設定分辨率 | 1mA | 1mA | 1mA |
電流設定精度（23±5°） | ±(0.02%+0.4mA) | ±(0.02%+0.6mA) | ±(0.02%+0.4mA) |
電流A檔回讀范圍 | 0～1.5A | 0～3.5A | -1.5～1.5A |
電流A檔回讀分辨率 | 0.1mA | 0.1mA | 0.1mA |
電流A檔回讀精度（23±5°） | ±(0.02%+0.4mA) | ±(0.02%+0.6mA) | ±(0.02%+0.4mA) |
電流mA檔回讀范圍 | -1～5.5mA | -1～5.5mA | -5.5mA～5.5mA |
電流mA檔回讀分辨率 | 0.1μA | 0.1μA | 0.1μA |
電流mA檔回讀精度（23±5°） | ±(0.02%+1μA) | ±(0.02%+1μA) | ±(0.02%+1μA) |
電流溫度系數（0~40°） | 50ppm | 50ppm | 50ppm |
電壓紋波噪聲 | ≤5mV(20Hz~20MHz，Vpp)/≤1mV(20Hz~20MHz，Vrms) | ||
動態特性 | |||
電壓上升時間 | 2ms（10%~90%的變化時間，空載） 2ms（10%~90%的變化時間，滿載） | ||
電壓下降時間 | 2ms（90%~10%的變化時間，空載） 3ms（90%~10%的變化時間，滿載） | ||
瞬間恢復時間 | ≤500μs | ≤500μs | ≤500μs |
板卡型號 | 66104 | 66105 | 66106 |
電壓 | 0～6V | 0～6V | 0～6V |
電流 | -3A~+3A | -1A~+1A | -3A~+3A |
功率 | 15W | 6W | 15W |
恒電壓模式 | |||
電壓設定量程 | 0～6V | 0～6V | 0～6V |
電壓設定分辨率 | 0.1mV | 0.1mV | 0.1mV |
電壓設定精度（23±5°） | ±(0.01%+0.6mV) | ±(0.005%+0.3mV) | ±(0.005%+0.3mV) |
電壓回讀量程 | 0～7.5V | 0～7.5V | 0～7.5V |
電壓回讀分辨率 | 0.1mV | 0.01mV | 0.01mV |
電壓回讀精度（23±5°） | ±(0.01%+0.6mV) | ±(0.005%+0.3mV) | ±(0.005%+0.3mV) |
電壓溫度系數（0~40°） | 20ppm | 10ppm | 10ppm |
恒電流模式 | |||
電流設定量程 | 0～3A / ±3A | 0～1A / ±1A | 0～3A / ±3A |
電流設定分辨率 | 1mA | 1mA | 1mA |
電流設定精度（23±5°） | ±(0.02%+0.6mA) | ±(0.02%+0.4mA) | ±(0.02%+0.6mA) |
電流A檔回讀范圍 | -3.5～3.5A | -1.5A～1.5A | -3.5A～3.5A |
電流A檔回讀分辨率 | 0.1mA | 0.1mA | 0.1mA |
電流A檔回讀精度（23±5°） | ±(0.02%+0.6mA) | ±(0.02%+0.4mA) | ±(0.02%+0.6mA) |
電流mA檔回讀范圍 | -5.5～5.5mA | -5.5～5.5mA | -5.5mA～5.5mA |
電流mA檔回讀分辨率 | 0.1μA | 0.1μA | 0.1μA |
電流mA檔回讀精度（23±5°） | ±(0.02%+1μA) | ±(0.02%+1μA) | ±(0.02%+1μA) |
電流溫度系數（0~40°） | 50ppm | 30ppm | 30ppm |
電壓紋波噪聲 | ≤5mV(20Hz~20MHz，Vpp)/≤1mV(20Hz~20MHz，Vrms) | ||
動態特性 | |||
電壓上升時間 | 2ms（10%~90%的變化時間，空載） 2ms（10%~90%的變化時間，滿載） | ||
電壓下降時間 | 2ms（90%~10%的變化時間，空載） 3ms（90%~10%的變化時間，滿載） | ||
瞬間恢復時間 | ≤500μs | ≤500μs | ≤500μs |
板卡型號 | 66107 | 66108 | 66109 |
電壓 | 0～6V | -6～+6V | 0～1V |
電流 | -3A~+3A | -1A~+1A | -1A~+1A |
功率 | 15W | 6W | 1W |
恒電壓模式 | |||
電壓設定量程 | 0～6V | -6～+6V | 0～1V |
電壓設定分辨率 | 0.1mV | 0.1mV | 0.1mV |
電壓設定精度（23±5°） | ±(0.002%+0.12mV) | ±(0.005%+0.3mV) | ±(0.005%+0.05mV) |
電壓回讀量程 | 0～7.5V | -7.5～+7.5V | 0～2.5V |
電壓回讀分辨率 | 0.01mV | 0.01mV | 0.01mV |
電壓回讀精度（23±5°） | ±(0.002%+0.12mV) | ±(0.005%+0.3mV) | ±(0.005%+0.05mV) |
電壓溫度系數（0~40°） | 5ppm | 10ppm | 10ppm |
恒電流模式 | |||
電流A檔設定量程 | 0～3A / ±3A | 0～1A / ±1A | 0～1A / ±1A |
電流A檔設定分辨率 | 0.1mA | 0.1mA | 1mA |
電流A檔設定精度（23±5°） | ±(0.01%+0.3mA) | ±(0.01 %+0.1mA) | ±(0.02%+0.4mA) |
電流mA檔設定量程 | / | 0～5mA / ±5mA | / |
電流mA檔設定分辨率 | / | 0.1μA | / |
電流mA檔設定精度（23±5°） | / | ±(0.01%+0.5μA) | / |
電流A檔回讀范圍 | -3.5A～3.5A | -1.5A～1.5A | -1.5～1.5A |
電流A檔回讀分辨率 | 0.1mA | 0.1mA | 0.1mA |
電流A檔回讀精度（23±5°） | ±(0.01%+0.3mA) | ±(0.01%+0.1mA) | ±(0.02%+0.4mA) |
電流mA檔回讀范圍 | -5.5mA～5.5mA | -5.5～5.5mA | -5.5～5.5mA |
電流mA檔回讀分辨率 | 0.1μA | 0.1μA | 0.1μA |
電流mA檔回讀精度（23±5°） | ±(0.01%+0.5μA) | ±(0.01%+0.5μA) | ±(0.02%+1μA) |
電流溫度系數（0~40°） | 20ppm | 30ppm | 30ppm |
電壓紋波噪聲 | ≤5mV(20Hz~20MHz，Vpp)/≤1mV(20Hz~20MHz，Vrms) | ||
動態特性 | |||
電壓上升時間 | 2ms（10%~90%的變化時間，空載） 2ms（10%~90%的變化時間，滿載） | ||
電壓下降時間 | 2ms（90%~10%的變化時間，空載） 3ms（90%~10%的變化時間，滿載） | ||
瞬間恢復時間 | ≤500μs | ||
*以上參數如有更新，恕不另行通知。
